Hace poco supervisamos la extracción de muestras para el acceso a un nuevo condominio en la salida oriente de Chillán, cerca del antiguo ramal. El perfil mostraba una mezcla compleja de cenizas volcánicas consolidadas y lentes de arena fina. El contratista necesitaba definir la estructura del pavimento flexible con datos reales y no con tablas genéricas. Ahí el valor de CBR se vuelve innegociable. Determinamos la resistencia del suelo en condiciones de saturación para simular lo que ocurrirá en los meses de lluvia intensa, típicos de esta zona del valle central. La capacidad de soporte de la subrasante en Chillán varía mucho incluso dentro del mismo predio, así que la selección de puntos de muestreo es crítica. El ensayo CBR nos permite dimensionar capas granulares y espesores de asfalto con la confianza de no sobredimensionar ni quedarnos cortos frente a las cargas de tránsito proyectadas. Antes de definir el paquete estructural, siempre recomendamos tener claridad sobre las condiciones de saturación mediante un ensayo Proctor que fije la densidad máxima de referencia para la compactación real en obra.
El CBR de diseño no se elige, se calcula: trabajamos con el percentil 90 de los valores medidos en terreno para garantizar que el pavimento resista donde el suelo es más débil.
Procedimiento y alcance
Contexto geotécnico local
En Chillán, muchas veces vemos que proyectos de pavimentación menores omiten el CBR y se limitan a un cálculo visual de espesores. El problema aparece en el primer ciclo de heladas o tras un temporal intenso, cuando la subrasante arcillosa se expande y genera fisuras longitudinales en la carpeta asfáltica. Otro error recurrente es enviar muestras secas al laboratorio sin respetar la inmersión de 96 horas. Un suelo con 35% de finos puede perder más de la mitad de su resistencia al saturarse. No medir esa caída implica diseñar con un falso CBR alto y terminar con deformaciones prematuras. La ubicación de Chillán en una cuenca sedimentaria con depósitos de cenizas volcánicas no consolidadas agrega incertidumbre geotécnica, por lo que confiar en correlaciones indirectas sin penetración real es una apuesta riesgosa. Para obras de pavimento rígido, el valor de soporte también incide directamente en el módulo de reacción de la subrasante, por lo que un CBR mal determinado distorsiona todo el diseño de losas de hormigón.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
El método más expedito para obtener una evaluación técnica del terreno es mediante el estudio CBR.
Marco normativo
NCh 1852 Of. 2018 - Determinación de la razón de soporte de suelos compactados en laboratorio, NCh 1852 - Método de ensayo estándar para la razón de soporte California (CBR) de suelos compactados en laboratorio, Manual de Carreteras de Chile, Vol. 3 - Instrucciones y Criterios de Diseño (MOP-DGOP), NCh 1534 Of. 2009 - Compactación
Otros servicios relacionados
Extracción de muestras en terreno
Tomamos bloques inalterados o material de calicata en los puntos críticos de la traza. Sellamos las muestras con parafina para preservar la humedad natural durante el traslado al laboratorio.
Compactación y curado de probetas
Compactamos las probetas con la energía del Proctor modificado a humedad óptima. Cada espécimen se somete a inmersión controlada en tanque de agua por 96 horas, simulando saturación de largo plazo.

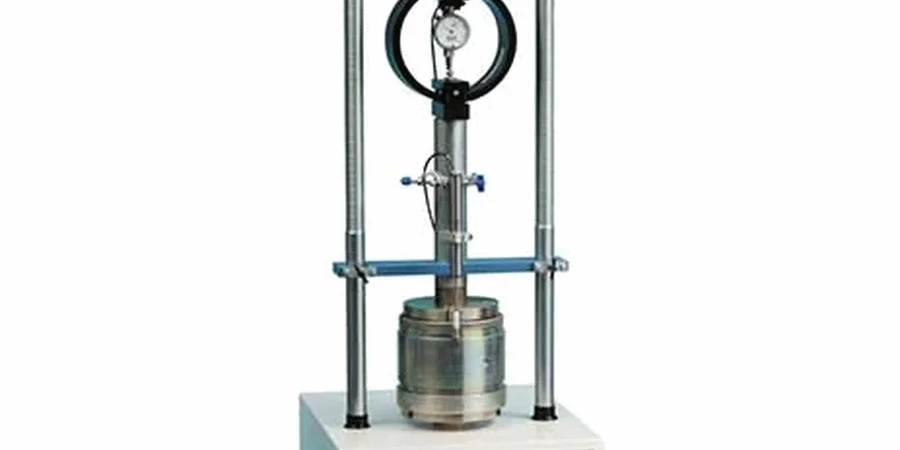

Ensayo de penetración y cálculo de índice CBR
Aplicamos carga con pistón normalizado a velocidad constante. Registramos la curva tensión-penetración, calculamos el CBR a 2.54 mm y 5.08 mm, y entregamos el valor de diseño con análisis estadístico del conjunto muestral.
Parámetros típicos
Dudas habituales
¿Cuántas muestras CBR se necesitan para un camino rural de 2 km en la zona de Chillán?
El Manual de Carreteras sugiere al menos un punto de muestreo por cada 500 metros lineales cuando el perfil de suelo es homogéneo. En la práctica, para 2 km en la periferia de Chillán nosotros muestreamos entre 5 y 7 puntos, porque la variabilidad de los suelos derivados de cenizas es alta. Si detectamos cambios de textura evidentes en la calicata, acortamos la separación a 250 metros. Cada punto requiere al menos tres probetas para tener una curva de penetración representativa, por lo que el lote completo puede sumar entre 15 y 21 determinaciones individuales.
¿Cuál es el costo referencial de un estudio CBR para diseño vial en Chillán?
El costo varía según la cantidad de puntos de muestreo y la accesibilidad del terreno. 000 por punto. Si el proyecto requiere medición de densidad in situ con cono de arena después de compactar, ese trabajo se cotiza aparte. En caminos largos, el precio unitario baja porque se optimiza la logística de cuadrilla y traslado de equipos.
¿Qué pasa si el CBR de la subrasante da muy bajo, por debajo del 3%?
Con valores inferiores a 3% de CBR saturado, la subrasante no puede soportar directamente la estructura de pavimento sin riesgo de deformación severa. En esos casos se evalúa el reemplazo del suelo en un espesor mínimo de 30 a 50 centímetros, o bien se estabiliza con cal viva (en arcillas plásticas) o cemento. En Chillán, donde aparecen lentes de suelo orgánico en zonas bajas cercanas a canales de regadío, el mejoramiento con geotextil de separación más base granular suele ser la solución técnica más eficaz para controlar el ascenso de finos y mantener la capacidad de soporte.
