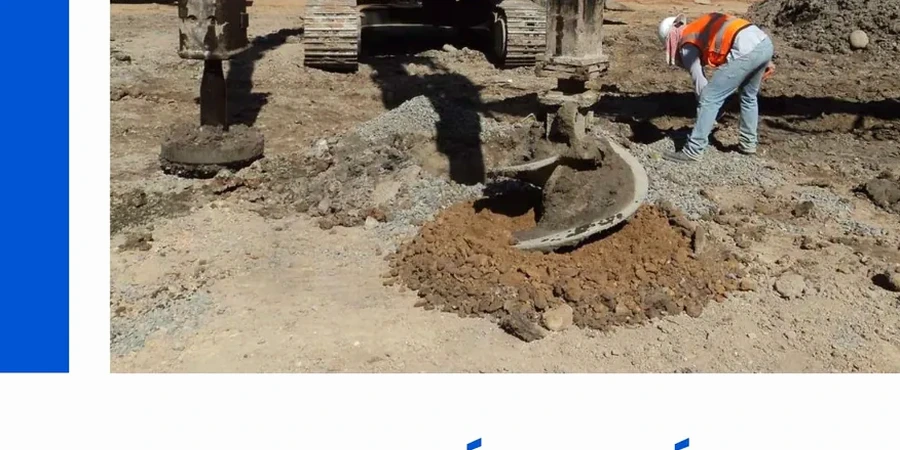

Un condominio de 5 torres sobre el terreno aluvial al poniente de la Avenida O'Higgins presentaba asentamientos diferenciales antes incluso de terminar la obra gruesa. La combinación de arenas limosas saturadas y el nivel freático alto en Chillán —cuyo acuífero del río Ñuble marca la hidrogeología local— hacía inviable una fundación superficial convencional. El equipo de ingeniería optó por un mejoramiento masivo con columnas de grava ejecutadas por vía húmeda, logrando densificar el depósito hasta una resistencia equivalente a un suelo competente. En la cuenca de Chillán, donde los depósitos cuaternarios superan los 90 metros de espesor en varios sectores, esta técnica de vibrosustitución resuelve simultáneamente capacidad portante, reducción de asentamientos y mitigación del potencial de licuefacción, algo crítico si recordamos el desempeño sísmico observado en el terremoto del 27F. Complementamos el diseño geotécnico con un estudio de MASW para caracterizar la rigidez del perfil antes y después del tratamiento.
Una malla de columnas de grava bien diseñada puede elevar el factor de seguridad contra licuefacción de 0.7 a 1.4 en los suelos granulares sueltos del valle de Chillán.
Procedimiento y alcance
Contexto geotécnico local
Un error recurrente en proyectos de la periferia de Chillán es tratar las columnas de grava como un simple reemplazo de suelo sin calcular el bulbo de presiones real bajo el radier. Cuando la malla de columnas no se extiende al menos 2 metros más allá del perímetro de la losa, los bordes quedan apoyados sobre suelo no tratado y aparecen grietas por asentamiento diferencial antes del primer año de uso. Otro punto crítico es asumir que la vibración en sí misma compacta el suelo entre columnas sin verificar la granulometría del depósito: las arenas limosas con más de 15% de finos no responden bien a la vibrocompactación pura y requieren vibrosustitución con aporte real de grava. Ignorar esto lleva a diseños optimistas que no resisten un evento sísmico moderado. En zonas con nivel freático a menos de 1.5 metros, como ocurre en varios sectores bajos de la comuna, la ejecución sin precarga o sin control de finos en el agua de lavado puede contaminar la columna y reducir drásticamente su capacidad drenante.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Marco normativo
NCh 1517/D6913M-17 (Granulometría de agregado de aporte), EN 14731:2005 (Ejecución de vibración profunda), NCh 433.Of1996 Mod.2009 (Diseño sísmico de edificios), Método Priebe (1995) para cálculo de factor de mejora, NCh 1508:2014 (Estudios geotécnicos)
Otros servicios relacionados
Análisis de potencial de licuefacción
Evaluación según metodología de Seed e Idriss con corrección por finos para los depósitos arenosos del valle del Ñuble, definiendo la profundidad y densidad de tratamiento requerida.
Diseño de malla y verificación estructural
Cálculo del factor de mejora por método de Priebe, determinación de espaciamiento y diámetro óptimo de columnas para cumplir con asentamiento admisible y capacidad portante objetivo.
Control de calidad post-ejecución
Supervisión de pruebas de carga estática sobre columna individual, ensayos SPT entre columnas y medición de asentamiento en placa para validar el diseño en las condiciones reales del terreno chillanejo.
Parámetros típicos
Dudas habituales
¿En qué tipo de suelos de Chillán se recomienda usar columnas de grava?
Funcionan especialmente bien en las arenas limosas sueltas y arenas pumicíticas del valle aluvial del río Ñuble, típicas del sector poniente de la ciudad y de zonas como Parque Lantaño. También en depósitos de ceniza volcánica con bajo contenido de finos plásticos. No se recomiendan en arcillas blandas saturadas con resistencia al corte no drenada inferior a 15 kPa, porque el confinamiento lateral es insuficiente para que la columna desarrolle su capacidad.
¿Cuánto cuesta diseñar e implementar un mejoramiento con columnas de grava en la zona de Chillán?
¿Qué ventaja tiene la vibrosustitución frente a una fundación profunda con pilotes?
En suelos granulares sueltos con nivel freático alto, las columnas de grava tratan el terreno en masa, reduciendo el riesgo de licuefacción en todo el bulbo de influencia, no solo bajo cada apoyo. Un pilotaje puede transmitir las cargas a un estrato competente pero no mitiga la licuefacción del suelo circundante, lo que puede dañar conexiones de servicios y radieres. Además, la columna de grava actúa como dren vertical, acelerando la disipación de presiones de poro durante un sismo.
¿Cómo se verifica que el tratamiento con columnas de grava fue efectivo en el terreno chillanejo?
La verificación post-tratamiento incluye ensayos de penetración estándar (SPT) entre columnas para medir el incremento de N1(60), pruebas de carga estática sobre una columna aislada para validar la capacidad, y en proyectos de envergadura se ejecutan perfiles de velocidad de onda de corte (MASW) comparativos antes y después del tratamiento. En Chillán, donde el nivel freático es alto, también se monitorea la calidad del agua de retorno durante la ejecución para evitar contaminación de la columna.
