Entre el sector oriente de Chillán, asentado sobre depósitos volcánicos del grupo Chillán, y el sector poniente del río Ñuble, donde dominan los rellenos aluviales, la diferencia en resistividad eléctrica puede superar los 200 ohm-m. Esa variación lateral, típica en una ciudad de 190 mil habitantes emplazada a solo 80 km del epicentro del terremoto de 1939, obliga a un perfilado geoeléctrico serio. Sin esa capa de información, los diseños de puesta a tierra quedan ciegos y el riesgo de corrosión en estructuras metálicas enterradas se dispara. El sondeo eléctrico vertical permite mapear el subsuelo sin remover terreno, midiendo la oposición del material al paso de corriente continua. En campañas más densas, cuando el SEV requiere contraste dinámico, lo complementamos con ensayo CPT para validar estratigrafía en zonas puntuales.
La resistividad del suelo en Chillán cambia bruscamente con la profundidad por la intercalación de cenizas, arenas y gravas; el SEV es la única técnica que resuelve ese contraste sin perforar.
Procedimiento y alcance
Contexto geotécnico local
Una planta de proceso en el sector industrial de Chillán Viejo instaló tres transformadores de potencia con malla de puesta a tierra diseñada para 50 ohm-m. La medición geoeléctrica posterior reveló un estrato de arcilla expansiva a 4 metros con resistividad de 8 ohm-m. La corriente de falla estaba encontrando un camino preferencial que no estaba modelado, elevando el potencial de transferencia a zonas de circulación peatonal. El rediseño de la malla, con electrodos profundos que atravesaran el estrato conductor, resolvió el gradiente de potencial peligroso. La corrosión galvánica de tuberías en suelos con contraste de resistividad es otro riesgo silencioso en esta zona: la diferencia de potencial electroquímico entre estratos acelera la degradación del acero al carbono en meses, no en años.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Contenido en video
Marco normativo
La norma NCh 3328 establece la guía estándar para el método de resistividad DC en superficie; la IEEE Std 80-2013 proporciona lineamientos para la seguridad en puesta a tierra de subestaciones de corriente alterna; y la NCh433.Of1996 Mod.2009 constituye la referencia para diseño sísmico de edificios en lo relativo a clasificación de sitio.
Otros servicios relacionados

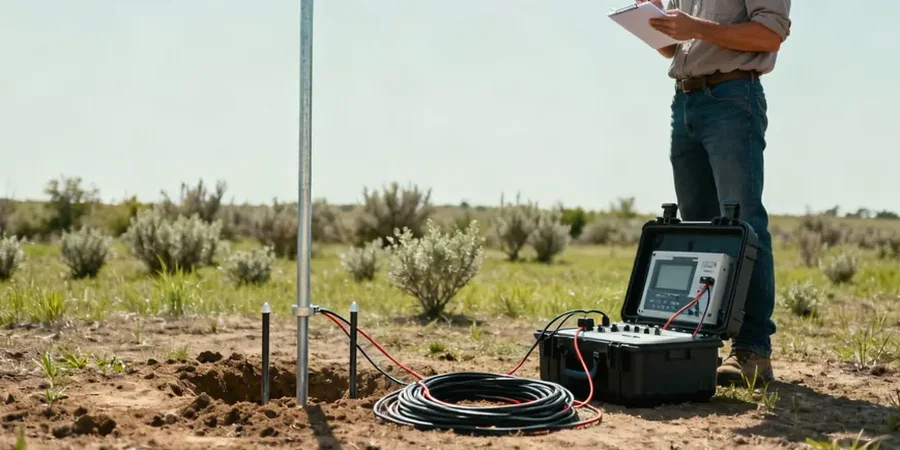

Sondeo Eléctrico Vertical (SEV)
Perfilaje 1D con arreglo Schlumberger. Abarcamos aperturas hasta AB/2 = 150 m para alcanzar el basamento rocoso. Incluye curva de resistividad aparente, modelo de capas invertido y pseudosección.
Tomografía Eléctrica 2D (ERT)
Perfil continuo de resistividad con arreglo Wenner-Schlumberger y 48 electrodos. Resuelve variaciones laterales bajo futuras losas y permite detectar paleocauces ocultos en el cono aluvial del Ñuble.
Medición de Potencial Espontáneo (SP)
Mapeo de potencial natural del terreno para detectar flujos de agua subterránea y zonas de corrosión activa en suelos volcánicos de la formación Chillán.
Parámetros típicos
Dudas habituales
¿Qué profundidad alcanza un SEV en los suelos de Chillán y de qué depende?
La profundidad de investigación efectiva depende de la apertura máxima entre electrodos de corriente AB/2. Con 150 m de apertura podemos resolver capas hasta 60-80 m en los depósitos aluviales del río Ñuble. En terrenos con alta resistividad superficial, como las coladas volcánicas del oriente, la penetración de corriente se reduce y necesitamos mayor voltaje de inyección para alcanzar la misma profundidad.
¿Cuánto cuesta un estudio de resistividad eléctrica en Chillán?
¿Cómo se correlacionan los valores de resistividad con el tipo de suelo en esta zona?
La ceniza volcánica seca del grupo Chillán presenta resistividades de 60 a 200 ohm-m. Las arenas aluviales con humedad bajan a 30-80 ohm-m. Las arcillas expansivas saturadas del valle central marcan entre 5 y 15 ohm-m. La roca volcánica sana supera los 500 ohm-m. La interpretación final siempre se calibra con un reconocimiento geológico de superficie.
