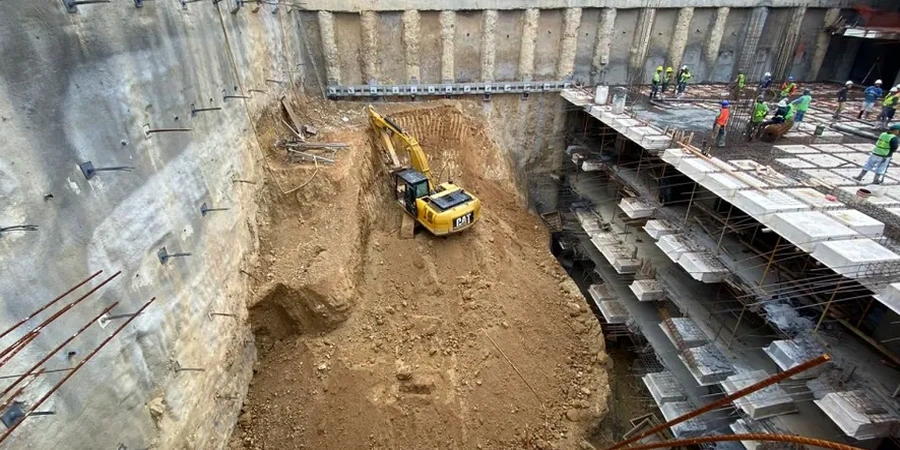

Un edificio de 15 pisos en la Avenida Collín, junto al río, donde la napa aparece a los 3 metros y los limos volcánicos se desmoronan con solo mirarlos. Ese fue uno de los proyectos que enfrentamos el año pasado en Chillán. La excavación profunda en esta ciudad no admite reglas genéricas. Acá la ceniza volcánica consolidada, los estratos de arena pumicítica y las arcillas del valle central exigen un modelo geotécnico específico por manzana. El sismo de 1939 y los eventos más recientes nos recuerdan que cualquier contención temporal debe soportar aceleraciones sísmicas reales. Nuestro equipo aplica métodos de elementos finitos y equilibrio límite para simular las fases de excavación, calculando deformaciones y verificando la estabilidad del fondo. Para proyectos donde la profundidad supera los 6 metros, complementamos la caracterización con un ensayo CPT que entrega un perfil continuo de resistencia de punta y fricción local, esencial para definir los niveles de arriostramiento.
En Chillán, cada metro de excavación profunda demanda un modelo de interacción suelo-estructura calibrado con la sismicidad del valle central.
Metodología y alcance
Consideraciones locales
El equipo de perforación entra al terreno con una sonda rotatoria montada sobre orugas. En Chillán, antes de perforar, revisamos la presencia de bolones erráticos en la matriz volcánica, típicos de los flujos de detritos del río Ñuble. Estos bolones pueden falsear un perfil de resistencia si la barrenación no los corta adecuadamente. El riesgo más severo en una excavación profunda acá es la inestabilidad del fondo por sifonamiento cuando la napa freática está alta y la capa confinante es delgada. Por eso instalamos piezómetros de respuesta rápida y ejecutamos pruebas de bombeo antes de autorizar la fase de achique. El monitoreo de deformaciones con prismas ópticos en las construcciones vecinas es obligatorio; trabajamos con tolerancias milimétricas y alertas tempranas enlazadas al sistema de achique y apuntalamiento.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa aplicable
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 Mod. 2012 - Diseño sísmico de edificios, AASHTO LRFD Bridge Design Specifications, 9th Edition (2020), Section 10 - Foundations, Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico, FHWA-NHI-10-024 - Earth Retaining Structures
Servicios técnicos asociados
Diseño del sistema de apuntalamiento
Calculamos arriostramientos temporales con puntales hidráulicos o anclajes postensados. Verificamos capacidad ante carga sísmica según la demanda de NCh2369 y controlamos el pandeo en elementos de gran longitud.
Modelación numérica de la excavación por fases
Simulamos la secuencia constructiva en Plaxis 2D/3D para predecir deformaciones en muros pantalla o pilotes secantes, y evaluamos el efecto en edificios colindantes mediante análisis de asentamientos diferenciales.
Monitoreo geotécnico e instrumental
Instalamos inclinómetros, celdas de carga en puntales, piezómetros y estaciones topográficas robotizadas para seguir en tiempo real el comportamiento del suelo y la estructura de contención durante el movimiento de tierras.
Parámetros típicos
Preguntas frecuentes
¿Qué norma chilena regula el diseño sísmico de excavaciones profundas en Chillán?
El diseño sísmico de excavaciones profundas se aborda principalmente con la NCh2369.Of2003 para estructuras industriales y obras de retención, y se complementa con la NCh433 para la demanda sísmica de edificios adyacentes. Además, se aplican los criterios de la AASHTO LRFD para el diseño de muros y entibaciones.
¿Cómo influyen los suelos volcánicos de Chillán en la estabilidad de la excavación?
Los suelos volcánicos de Chillán, compuestos por cenizas y arenas pumicíticas, presentan una estructura cementada que puede perderse al alterarse durante la excavación. Esto reduce la cohesión aparente y obliga a considerar parámetros de resistencia post-remoldeo en el análisis de estabilidad.
¿Cuál es el rango de precios para un diseño de excavación profunda en Chillán?
El costo de un diseño geotécnico completo para una excavación profunda en Chillán oscila entre $1.085.000 y $4.435.000, dependiendo de la complejidad del perfil estratigráfico, la profundidad de la excavación y la cantidad de fases constructivas a simular.
¿Qué plazo tiene la entrega de un diseño de excavación profunda?
Una vez completada la campaña geotécnica de campo y recibidos los resultados de laboratorio, el diseño y la modelación numérica de una excavación típica de 3 o 4 sótanos se entregan en un plazo de 15 a 20 días hábiles, incluyendo el informe de cálculo detallado.
¿Es obligatorio el monitoreo instrumental durante la excavación?
Sí, en excavaciones mayores a 4 metros de profundidad con edificios colindantes en el radio de influencia, el monitoreo con inclinómetros y control topográfico es obligatorio según la práctica geotécnica estándar y las exigencias municipales para resguardar la seguridad de las estructuras vecinas.
